Primeiro quero esclarecer que a planilha só leva em consideração a correlação da quantidade de cimento em sacos/m3 (tendo um saco=42.50 Kg) versus dimensão máxima característica (DMC) do agregado com a finalidade de se obter o Módulo de Finura MF da mistura.
Quero só lembrar que é necessário como em qualquer caso de dosagem se fazer um ou mais traços experimentais.
A tabela abaixo é a que foi considerada na planilha de cálculo de dosagem para um agregado fino e um agregado grosso.
Publico esta para título de informação para quem vem estudando concreto.
Bem interessante é o cálculo da resistência de dosagem, é a seguinte:
Rm = Resistencia promedio: |
|||
| F'c | F'cr | ||
| < 210 | F'c + 70 | ||
| 210 a 350 | F'c + 84 | ||
| > 350 | F'c + 98 | ||
Exemplo:
| F'C= | 210Kg/cm2 |
| Rm = | 294.00 | Kg/cm2 (Resistencia promedio requerida) | ||
| Rm=210+84=294Kg/cm2 Esta é a tabela utilizada: MÓDULO DE FINEZA DE LA COMBINACIÓN DE AGREGADOS |
|||||||||
| Tamaño máximo nominal del agregado grueso | Módulo de fineza de la combinación de agregados que da las mejores condiciones de trabajabilidad para los contenidos de cemento en sacos/m3 indicados | ||||||||
| 6 | 7 | 8 | 9 | ||||||
| 3/8 '' | 3.96 | 4.04 | 4.11 | 4.19 | |||||
| 1/2 '' | 4.46 | 4.54 | 4.61 | 4.69 | |||||
| 3/4 '' | 4.96 | 5.04 | 5.11 | 5.19 | |||||
| 1 '' | 5.26 | 5.34 | 5.41 | 5.49 | |||||
| 1 1/2 '' | 5.56 | 5.64 | 5.71 | 5.79 | |||||
| 2 '' | 5.86 | 5.94 | 6.01 | 6.09 | |||||
| 3 '' | 6.16 | 6.24 | 6.31 | 6.39 | |||||
Los valores de la tabla están referidos a agregado grueso de
perfil angular y adecuadamente graduado, con un contenido de vacíos del orden
del 35 %. Los valores indicados deben incrementarse o disminuirse en 0.1 por
cada 5 % de disminución o incremento en el porcentaje de vacíos.
|
|||||||||
Los valores de la tabla pueden dar mezclas ligeramente
sobrearenosas para pavimentos o estructuras ciclópeas. Para condiciones de
colocación favorables pueden ser incrementados en 0.2
|
|||||||||
XXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXXX
A grande contribuição da CP: ENGENHARIA CIVIL - TECNOLÓGICO Universidade dos Andes

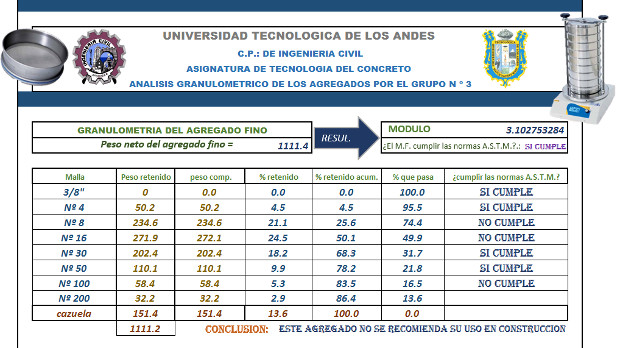

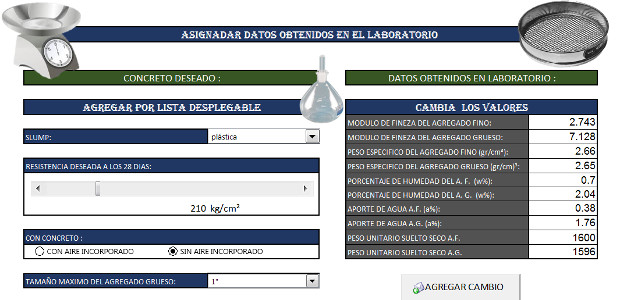

A planilha ( DM-20 v2.0.0 ) é usado para o projeto de misturas de concreto para o método de módulo de finura, é projetado para incorporar ao cliente, laboratório, data e local de uma forma simples.
Tem as seguintes características:
A grande contribuição da CP: ENGENHARIA CIVIL - TECNOLÓGICO Universidade dos Andes
A planilha ( DM-20 v2.0.0 ) é usado para o projeto de misturas de concreto para o método de módulo de finura, é projetado para incorporar ao cliente, laboratório, data e local de uma forma simples.
Tem as seguintes características:
- Não há necessidade de usar a tabela do módulo COMBINAÇÃO finura de Added.
- PARTÍCULAS TAMANHO ANÁLISE compensação direta e determina o tamanho nominal MÁXIMO E tamanho máximo directamente sem mudar nada.
- Re-modelagem da estrutura da força de trabalho e correção de erros.
- Tela Cheia não ser incomodado com as configurações do Excel.
- Usando modelo mais simples
